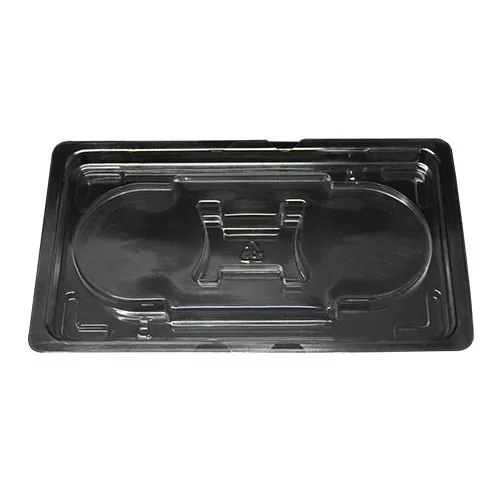

Antystatyczne opakowanie termoplastyczne do złącza elektronicznego

Antystatyczne opakowania termoplastyczne firmy Shunxin do złącza elektronicznego są wykonane z arkuszy PET/PS/PP i zapewniają trwałe właściwości rozpraszające ładunki elektrostatyczne. Taca jest dostępna w wersjach antystatycznych, półprzewodzących i przewodzących, które można elastycznie dobierać w zależności od wrażliwości różnych elementów elektronicznych. Formy można opracowywać na podstawie rysunków 3D złączy lub próbek fizycznych, z dokładnością rowków ≤ ± 0,1 mm w celu precyzyjnego pozycjonowania. Wokół tacy znajdują się żebra wzmacniające i struktury pozycjonujące, umożliwiające stabilne układanie więcej niż 10 warstw. Wymiary zewnętrzne, otwory pozycjonujące i narożniki zapobiegające nieprawidłowemu montażowi można dostosować.

Zalety produktu

1. Dostępne trzy klasy antystatyczne – klasa antystatyczna (10⁹~10¹¹Ω) / klasa półprzewodząca (10⁶~10⁹Ω) / klasa przewodząca (10³~10⁶Ω), elastycznie dobierana w zależności od czułości komponentu

2. Precyzyjne pozycjonowanie ±0,1 mm – Tolerancję rowka można kontrolować w zakresie ±0,1 mm, zapewniając bezpieczne umiejscowienie złączy bez drgań, wypadania lub przewracania się

3. Dostosowywanie specyficzne dla złącza – dedykowane gniazda pozycjonujące można dostosować do listew pinowych, złączy typu płytka-płytka, złączy okrągłych i innych typów złączy, aby dostosować się do różnych kształtów produktów

4. Konstrukcja umożliwiająca układanie w stosy – wzmacniające żebra i struktury pozycjonujące umożliwiają stabilne układanie ponad 10 warstw, a zagnieżdżanie pomaga zaoszczędzić miejsce do przechowywania

5. Kompatybilny z zautomatyzowanymi liniami produkcyjnymi – można dostosować wymiary zewnętrzne, otwory pozycjonujące i narożniki zabezpieczające przed błędnym montażem, obsługując skanowanie kodów kreskowych MES i identyfikowalność

6. Wiele opcji materiałowych – PET (przyjazny dla środowiska, wysoce przezroczysty i odpowiedni do zgodności z przepisami eksportowymi), PS (ekonomiczny), PP (odporny na temperaturę i chemikalia) oraz inne materiały

7. Elastyczna obróbka powierzchni – Przezroczysta (do kontroli wzrokowej) / czarna (dla właściwości przewodzących lub redukcji zakłóceń świetlnych) / flokowana (dla ochrony przed poślizgiem i zarysowaniem)

Scenariusze zastosowań

1: Produkcja złączy elektronicznych: Obrót produkcji i pakowanie gotowych produktów w zakresie listew pinowych, gniazd pinowych, złączy płytka-płytka, złączy przewód-płytka i złączy okrągłych

2: Warsztaty produkcyjne SMT: Tacki na komponenty i rozmieszczenie złączy przed montażem SMT

3: Pakowanie i testowanie półprzewodników: Antystatyczna obsługa i transport elementów złączy podczas pakowania i testowania na poziomie chipa

4: Elektronika samochodowa: Opakowania antystatyczne i obrót logistyczny dla złączy samochodowych i końcówek wiązek przewodów

5: Montaż elektroniki użytkowej: Zasilanie komponentów i pakowanie gotowego produktu do złączy wewnętrznych używanych w telefonach komórkowych, komputerach i innych urządzeniach elektronicznych

6: Elektronika medyczna: Opakowanie antystatyczne i transport precyzyjnych złączy wewnątrz sprzętu medycznego

Typowe branże: produkcja złączy, montaż SMT, pakowanie i testowanie półprzewodników, elektronika samochodowa, montaż elektroniki użytkowej, urządzenia medyczne

Często zadawane pytania

P1: Jaka jest różnica między antystatyczną tacą na złącza elektroniczne a zwykłą tacą termoformowaną?

Odp.: Zwykłe tace termoformowane są izolatorami i mogą łatwo gromadzić ładunki statyczne, nie rozpraszając ich. Kontakt z wrażliwymi elementami elektronicznymi może zatem spowodować uszkodzenie spowodowane wyładowaniami elektrostatycznymi (ESD). W tacach antystatycznych stosowane są wypełniacze przewodzące dodawane do materiału lub powłoki antystatyczne nakładane na powierzchnię, aby utrzymać rezystancję powierzchni w granicach 10⁶~10⁹Ω, umożliwiając szybkie rozproszenie ładunków statycznych i zmniejszając ryzyko spowodowane akumulacją ładunków elektrostatycznych. Jest to krytyczny środek ochronny dla opakowań złączy elektronicznych.

P2: W jaki sposób złącza są zabezpieczone wewnątrz tacy? Czy będą się przemieszczać podczas transportu?

Odp.: Tace antystatyczne Shunxin są formowane zgodnie z kształtem złączy, z tolerancją rowków kontrolowaną w granicach ±0,1 mm. Produkty z główką szpilkową wykorzystują wydłużone szczeliny do zabezpieczenia obu końców podstawy szpilki; w złączach typu płytka-płytka zastosowano płaskie rowki dopasowane do konturów produktu; złącza okrągłe wykorzystują struktury pozycjonujące w kształcie pierścienia do utrzymywania obudowy. Po umieszczeniu w tacy złącza pozostają bezpiecznie umieszczone, bez drgań, wypadania lub przewracania się.

P3: Czy działanie antystatyczne jest trwałe, czy z czasem będzie się zmniejszać?

Odp.: W tacach antystatycznych Shunxin zastosowano wypełniacze przewodzące dodawane do materiału arkusza lub trwałe powłoki antystatyczne, aby zapewnić długotrwałe działanie antystatyczne, które zwykle nie zmniejsza się z upływem czasu ani w wyniku wielokrotnego użytkowania. Jednakże długotrwałe narażenie na działanie środowiska o wysokiej temperaturze lub dużej wilgotności lub powtarzające się tarcie może powodować niewielkie zmiany w działaniu powierzchni. Zalecane są regularne kontrole punktowe.

P4: Czy tace można dostosować do zautomatyzowanych linii produkcyjnych?

O: Tak. Wymiary zewnętrzne, otwory pozycjonujące i narożniki zabezpieczające przed błędnym montażem tac antystatycznych Shunxin można dostosować do zautomatyzowanego wyposażenia klienta. Tace zapewniają wysoką dokładność wymiarową i stabilną sztywność i można je dostosować do zautomatyzowanych operacji, takich jak maszyny do umieszczania SMT i obsługa robotyczna.
