Co powinieneś wiedzieć o antystatycznych opakowaniach z tworzyw termoplastycznych dla elektroniki?

Co musi kontrolować opakowanie ESD?

Opakowanie elektroniki służy jako część systemu obsługi komponentu. Jeżeli element ten jest wrażliwy na zdarzenia elektrostatyczne, oprócz fizycznej organizacji, taca musi zapewniać przewidywalne zachowanie elektryczne. Dlatego też opakowanie ESD powinno być określane na podstawie mierzalnych właściwości materiału i powierzchni, a nie samego wyglądu.

Ładunek statyczny może powstać w wyniku kontaktu i separacji różnych materiałów, ruchu podczas przenoszenia, tarcia i innych typowych działań produkcyjnych. Wrażliwy element może przejść wiele etapów przed ostatecznym montażem, dlatego opakowanie może być wielokrotnie otwierane, przenoszone, układane w stosy i ponownie wykorzystywane. Każdy etap stwarza możliwość wystąpienia niekontrolowanych warunków elektrostatycznych, jeśli opakowanie nie zostało odpowiednio zaprojektowane.

Struktura opakowania wpływa również na ruch produktu. Taca z wydzielonymi wnękami pozwala oddzielić poszczególne elementy i ograniczyć niepotrzebny kontakt pomiędzy sąsiednimi częściami. W przypadku złączy, czujników, komponentów związanych z płytkami drukowanymi i innych produktów precyzyjnych kontrolowane pozycjonowanie może sprawić, że obsługa ręczna i obsługa linii produkcyjnej będzie bardziej uporządkowana.

Efektywne opakowanie elektroniczne łączy kontrolę elektrostatyczną z fizyczną organizacją. Żadnej funkcji nie należy traktować jako cechy izolowanej.

Ważne jest również, aby zrozumieć, że nie każdy element elektroniczny ma takie same wymagania dotyczące czułości i obsługi. Pakiety półprzewodników, złącza, czujniki, moduły optyczne i zmontowane płytki drukowane mogą różnić się wagą, kształtem, odsłoniętymi powierzchniami i środowiskiem procesowym. Dlatego opakowania należy projektować wokół konkretnego produktu, a nie opierać się na jednej uniwersalnej konstrukcji tacek.

• Zdefiniowane zachowanie ESD:charakterystykę elektryczną należy określić zgodnie z wymaganiami dotyczącymi komponentów i procesu.
• Stabilne pozycjonowanie:poszczególne wnęki mogą ograniczyć niepożądany ruch podczas manipulacji.
• Odpowiednia struktura:grubość, głębokość i geometria ścianki powinny odpowiadać fizycznemu produktowi.
• Zgodność procesu:Od początku należy rozważyć układanie w stosy, zagnieżdżanie, inspekcję i obsługę linii.

Które tworzywa termoplastyczne nadają się do różnych zastosowań ESD?

Wybór termoplastyczny wpływa nie tylko na zachowanie elektryczne. Określa również sztywność, odporność na uderzenia, elastyczność, przezroczystość, zachowanie w temperaturze, wygląd i właściwości formowania. W przypadku tacek elektronicznych właściwości te należy rozpatrywać łącznie, ponieważ materiał zapewniający jedną pożądaną cechę może wprowadzić ograniczenia w innym obszarze.

PP do wielokrotnego użytku

PP jest przydatny, gdy taca wymaga połączenia odporności na zmęczenie zginające, odporności na upadek i odporności na temperaturę. Te cechy są istotne w zastosowaniach, w których taca może być wielokrotnie ładowana, przenoszona, układana w stosy lub zwracana do obszaru produkcyjnego.

Środowiska SMT mogą wiązać się z częstą obsługą i zorganizowanym przemieszczaniem się pomiędzy etapami procesu. Można rozważyć konstrukcję na bazie PP, jeśli opakowanie musi tolerować wielokrotne użycie, zachowując jednocześnie określone właściwości elektrostatyczne.

ZWIERZAK DOMOWY zapewniający przezroczystość i sztywność

ZWIERZAK DOMOWY zapewnia wysoką przezroczystość i dobrą twardość, dzięki czemu jest przydatny tam, gdzie ważna jest kontrola komponentów i widoczność produktu. Przezroczysta taca może ułatwić operatorom identyfikację układu komponentów bez konieczności usuwania każdego elementu z jego miejsca.

Widoczność może również wspierać przepływ pracy zorientowany na inspekcję. Gdy koncepcja opakowania umożliwia operatorom bezpośredni widok produktu, taca może zapewnić organizację, zachowując jednocześnie dobrą widoczność komponentu.

PS dla ogólnych konstrukcji tac

PS jest stosunkowo kruchy i ma nieco niższą przezroczystość niż PET. Niemniej jednak można go rozważyć w przypadku tacek obrotowych podzespołów elektronicznych ogólnego przeznaczenia, gdzie ogólna struktura i środowisko obsługi są zgodne z jego charakterystyką.

Właściwy wybór nie powinien opierać się wyłącznie na nazwie materiału. Rzeczywisty ciężar elementu, wymiary wnęki, oczekiwany wpływ, warunki temperaturowe, wymagania dotyczące przezroczystości i planowana częstotliwość manipulacji – wszystko to wpływa na wybór.

W praktyce parametry elektryczne powinny pozostać powiązane z wydajnością mechaniczną. Taca może mieć pożądany zakres rezystancji, ale nadal będzie słabo dopasowana do produktu, jeśli jej kształt, elastyczność lub zachowanie w temperaturze nie odpowiadają środowisku, w którym jest używana.

Jak należy określić rezystancję powierzchniową?

Opór powierzchniowy jest jednym z głównych parametrów technicznych opakowań ESD, ponieważ umożliwia mierzalny sposób opisania zachowania elektrycznego materiału opakowaniowego. Zakres docelowy należy wybrać zgodnie z wymaganiami ESD elementu i otaczającym środowiskiem obsługi.

W niestandardowym programie pakowania można określić rezystancję powierzchniową od 1,0 × 10⁴Ω do 1,0 × 10¹¹Ω. Zakres ten obejmuje wiele wymagań dotyczących kontroli elektrostatycznej, ale istnienie szerokiego zakresu nie oznacza, że ​​jedna wartość jest automatycznie odpowiednia dla każdego zastosowania.

Różne środowiska produkcyjne elektroniki mogą mieć różne wymagania dotyczące kontroli ładunku, obsługi materiałów i integracji procesów. Taca używana do ogólnego obrotu komponentami może mieć inną specyfikację niż taca używana do dokładnej kontroli, automatycznej obsługi lub pakowania komponentów z odsłoniętymi strukturami przewodzącymi.

Zacznij od wymagań dotyczących komponentów

Pierwszym pytaniem powinno być to, jaki poziom kontroli ESD jest wymagany przez komponent i proces obsługi. Następnie należy opracować specyfikację opakowania w oparciu o ten wymóg, a nie wybierać wartość elektryczną tylko dlatego, że jest ona powszechnie stosowana.

Rozważ kompletny system pakowania

Tacka jest tylko jednym z elementów otoczenia opakowania. Zewnętrzne kartony, materiały wyściełające, przekładki, powierzchnie robocze, sprzęt do transportu i inne elementy opakowania mogą również wpływać na warunki elektrostatyczne wokół produktu.

Dlatego ważne jest myślenie na poziomie systemu. Taca o kontrolowanej charakterystyce rezystancji powinna nadal być zintegrowana z procesem obsługi, który rozpoznaje zachowanie elektryczne otaczających materiałów i sprzętu.

Połącz opór z geometrią

Specyfikacje elektryczne nie powinny powodować, że inżynierowie przeoczą ochronę fizyczną. Głębokość wnęki, odstępy między ściankami i struktura pozycjonowania muszą chronić element, zachowując jednocześnie wymagane funkcje elektrostatyczne.

• Zdefiniuj wymagany zakres rezystancji:połączyć wartość docelową z rzeczywistymi wymaganiami dotyczącymi ochrony ESD.
• Utrzymuj komponent w kontrolowanej pozycji:w razie potrzeby użyj wgłębień i elementów lokalizujących.
• Przejrzyj kompletne środowisko obsługi:rozważ inne materiały i sprzęt, które wchodzą w interakcję z tacą.
• Sprawdź gotowy produkt:użyj odpowiedniego sprzętu do pomiaru rezystancji, aby sprawdzić, czy osiągnięto określone właściwości elektryczne.

Mierzalna specyfikacja ułatwia także komunikację pomiędzy projektantami opakowań, producentami komponentów i zespołami produkcyjnymi. Zamiast opisywać tacę jedynie jako „antystatyczną”, w projekcie można określić zamierzony zakres rezystancji i konstrukcję materiału wymaganą do jego osiągnięcia.

Jak należy zaprojektować tacę ESD?

Sterowanie elektryczne to tylko część problemu projektowego. Taca elektroniczna musi również bezpiecznie utrzymywać komponent, umożliwiać praktyczny załadunek i rozładunek, pasować do sprzętu do obsługi i spełniać wymogi dotyczące układania w stosy lub zagnieżdżania.

1. Zdefiniuj kopertę produktu

Zacznij od dokładnych wymiarów komponentu. Zapisz długość, szerokość, wysokość, średnicę, występy, położenie złączy, wrażliwe powierzchnie i wszelkie obszary, które nie powinny stykać się z tacą.

W przypadku nieregularnych zespołów elektronicznych przydatne informacje projektowe mogą obejmować kilka wymiarów przekroju poprzecznego, a nie jeden rozmiar całkowity. Może to być szczególnie ważne w przypadku złączy, czujników i zespołów PCB z wystającymi elementami.

2. Zbuduj wnękę wokół produktu

Dedykowana wnęka może kontrolować położenie każdej części, tworząc jednocześnie separację pomiędzy sąsiednimi komponentami. Geometria wnęki powinna równoważyć retencję i dostępność. Nadmiernie luźne ustawienie może umożliwić ruch, natomiast zbyt restrykcyjna geometria może utrudnić załadunek i rozładunek.

3. Weź pod uwagę grubość ściany

Grubość ścianki wpływa na sztywność tacy, wagę i zachowanie podczas formowania. Duże wnęki i głębokie struktury mogą wymagać dokładnego rozważenia rozkładu materiału podczas termoformowania. Dlatego też grubość należy oceniać biorąc pod uwagę kierunek formowania i końcową geometrię tacy.

4. Dodaj funkcje układania w stosy lub zagnieżdżania

Tace elektroniczne wielokrotnego użytku często wymagają układania w stosy po załadowaniu i zagnieżdżania, gdy są puste. Cechy te mogą zmniejszyć złożoność przechowywania i poprawić wydajność obsługi, ale geometrię należy zaprojektować tak, aby ułożone w stos tace pozostawały stabilne, a wnęki nie kolidowały ze sobą.

5. Chroń wrażliwe powierzchnie

Komponenty mogą mieć odsłonięte obudowy, złącza, soczewki, styki lub wykończone powierzchnie wymagające kontrolowanego kontaktu. W stosownych przypadkach tacę można skonfigurować z wkładkami ochronnymi lub wybranymi elementami amortyzującymi, aby produkt był podtrzymywany bez niepotrzebnego kontaktu z powierzchnią.

6. Plan automatycznej obsługi

Fabryki elektroniki mogą przenosić tace ręcznie, za pomocą wózków, przenośników lub zautomatyzowanego sprzętu do obsługi. Konstrukcja tacy powinna być zgodna z zamierzonym procesem, włączając punkty dostępu, wysokość układania, orientację i kierunek załadunku.

Dlatego najbardziej niezawodne konstrukcje tac są dostosowane do konkretnego zastosowania. Nie opierają się na stałym układzie wgłębień, gdy sam produkt ma unikalny kształt lub specjalne wymagania dotyczące obsługi.

Dlaczego termoformowanie jest przydatne w przypadku tac elektronicznych?

Termoformowanie jest szczególnie przydatne, gdy opakowania elektroniczne wymagają niestandardowych wnęk, dużych powierzchni, zakrzywionych konturów lub szerokich wymiarów tacek. Podgrzany arkusz termoplastyczny można uformować za pomocą narzędzi, aby stworzyć strukturę specyficzną dla produktu bez konieczności wymuszania każdego zastosowania w małym, standardowym formacie.

Jest to ważne w przypadku elektroniki, ponieważ opakowania komponentów mogą się różnić – od małych pojedynczych części po większe zespoły i systemy wieloczęściowe. Jedna taca może wymagać siatki małych wnęk, podczas gdy inna może wymagać głębokich kieszeni w przypadku większych zespołów.

Możliwości wielkoformatowe

Opakowania termoformowane mogą być produkowane o wymiarach do około 1300 × 750 × 740 mm, w zależności od rzeczywistej konstrukcji tacki i wymagań produkcyjnych. Ta szeroka możliwość formowania jest przydatna, gdy system pakowania obejmuje duży zestaw lub wiele stref produktów.

Dostosowane układy wnęk

Termoformowanie umożliwia opracowanie wzoru wnęki wokół układu produktu. Poszczególne wnęki można rozmieścić w zależności od wymiarów komponentów, a całkowitą powierzchnię tacy można dostosować do istniejących konstrukcji transportowych lub magazynowych.

Elastyczność rozwoju

Produkty elektroniczne mogą ulegać zmianom w trakcie opracowywania. Położenia złączy, wymiary obudowy, konfiguracje PCB i rozmieszczenie akcesoriów mogą zostać zmienione. Elastyczne podejście do termoformowania może wspierać wybrane projekty rozwojowe, w których wymagane są niestandardowe narzędzia i struktury o szerokim formacie.

Różnorodność materiałów

W procesie termoformowania można uwzględnić PP, PET, PS i inne odpowiednie tworzywa termoplastyczne. Pozwala to na wspólną ocenę wymagań elektrycznych, mechanicznych i wizualnych tacy.

Integracja z funkcjami pakowania

Koncepcja formowania może obejmować obszary pozycjonowania, struktury układania, otwory i inne szczegóły funkcjonalne. Tam, gdzie wymagana jest dodatkowa ochrona powierzchni, w projekt opakowania można również włączyć wybrane materiały amortyzujące.

Termoformowanie jest najbardziej przydatne, gdy geometria opakowania musi ściśle odpowiadać produktowi, zamiast narzucać złożonemu komponentowi formę standardowego formatu tacki.

Proces produkcyjny powinien być nadal wybierany zgodnie z geometrią produktu, wymaganymi właściwościami elektrycznymi, wielkością produkcji i ogólną strategią pakowania. Termoformowanie jest raczej opcją procesową niż uniwersalną odpowiedzią na każde zastosowanie opakowań elektronicznych.

Gdzie są powszechnie używane tace ESD?

Tacki termoformowane z kontrolą ESD mogą wspierać wiele etapów produkcji elektroniki i logistyki. Dokładna budowa zależy od tego, czy opakowanie jest przeznaczone do przechowywania, kontroli, przemieszczania na linii produkcyjnej, obrotu czy transportu.

• Elementy elektroniczne:złącza, czujniki, części związane z PCB, komponenty półprzewodnikowe i inne produkty wrażliwe na ładunki elektrostatyczne można umieścić w dedykowanych wnękach.
• Obsługa PCB:płytki drukowane i zespoły elektroniczne mogą być obsługiwane podczas tymczasowego przechowywania, przenoszenia i przemieszczania linii produkcyjnej.
• Precyzyjne części elektroniczne:indywidualne wnęki mogą pomóc w utrzymaniu zorganizowanego rozmieszczenia komponentów o określonych wymaganiach dotyczących obsługi.
• Produkcja SMT:tace obrotowe wielokrotnego użytku umożliwiają wielokrotne przemieszczanie się pomiędzy etapami produkcji, gdzie wymagane jest kontrolowane zachowanie elektrostatyczne.
• Komponenty optoelektroniczne:opakowania można skonfigurować pod kątem komunikacji optycznej i zespołów optoelektronicznych w określonych warunkach ESD.
• Przemysłowy sprzęt elektroniczny:duże komponenty i zespoły można organizować w celu przechowywania, transportu wewnętrznego i kontrolowanej obsługi.

Kontrola komponentów

Opakowania zorientowane na kontrolę charakteryzują się zorganizowanym rozmieszczeniem i łatwym dostępem do komponentu. Gdy ważna jest przezroczystość, można rozważyć PET w przypadku struktur, które pozwalają operatorowi zobaczyć produkt, gdy pozostaje on na tacy.

SMT i obrót linią produkcyjną

Środowiska produkcyjne mogą obejmować wielokrotne przemieszczanie tac pomiędzy etapami procesu. PP można rozważyć, jeśli odporność na zmęczenie, udarność i zachowanie w temperaturze odpowiadają wymaganiom wielokrotnego manipulacji.

Obsługa PCB i montażu

Płytki drukowane i zespoły mogą mieć większe wymiary i delikatne elementy montażowe. Wnęki na tace powinny zatem podtrzymywać płytę bez kontaktu z elementami, które nie są zaprojektowane do przenoszenia obciążenia.

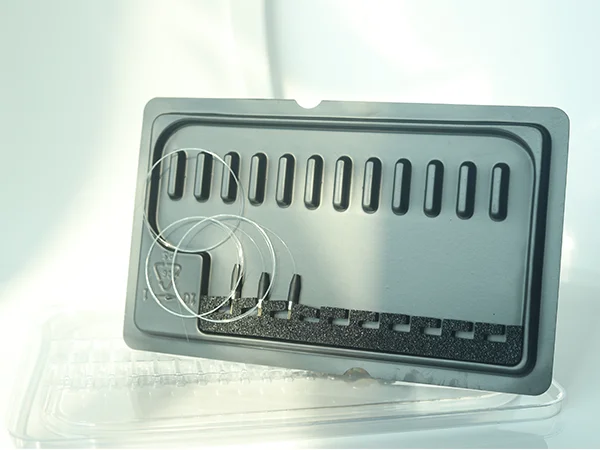

Opakowanie optoelektroniczne

Elementy komunikacji optycznej mogą mieć wrażliwe powierzchnie i dokładne wymiary. Struktura ich opakowania powinna uwzględniać orientację komponentów, strefy styku, separację i wymagane właściwości elektrostatyczne.

Jak czystość i ochrona produktu współdziałają?

Opakowanie elektroniki to nie tylko urządzenie sterujące ESD. Czystość może być również ważna, szczególnie gdy komponenty są narażone podczas produkcji na działanie kurzu, cząstek lub zanieczyszczeń powierzchniowych. Projekt opakowania powinien zatem uwzględniać zarówno zachowanie elektrostatyczne, jak i fizyczną czystość tacy.

Czyste środowisko produkcyjne może pomóc w kontrolowaniu przylegania kurzu podczas produkcji tac. Należy konsekwentnie zarządzać transportem, formowaniem, przycinaniem i przechowywaniem materiału, tak aby gotowa taca nadawała się do zamierzonego zastosowania w elektronice.

Kontroluj obszary kontaktu

Nie każda powierzchnia elementu powinna jednakowo stykać się z opakowaniem. Niektóre produkty mają wykończone powierzchnie kosmetyczne, odsłonięte styki, powierzchnie optyczne lub wrażliwe występy. Konstrukcja wnęki może ograniczyć niepotrzebny kontakt i utrzymać delikatne obszary z dala od krawędzi konstrukcyjnych.

W stosownych przypadkach używaj wkładek ochronnych

Wybrane projekty opakowań mogą zawierać materiały amortyzujące, takie jak gąbka, gdy wymagana jest dodatkowa miękka warstwa kontaktowa. Takie podejście może pomóc w ograniczeniu śladów kontaktu z powierzchnią i śladów obsługi w przypadku produktów o większym wyglądzie lub wrażliwości na kontakt.

Utrzymuj praktyki czystego obchodzenia się

Na wydajność opakowania wpływa to, co dzieje się po produkcji, a także w jej trakcie. Czyste przechowywanie, kontrolowane praktyki ładowania i odpowiednie procedury obsługi mogą pomóc w zachowaniu zamierzonego stanu tacy, zanim dotrze ona do elementu.

Rozważ ponowne użycie

Tace wielokrotnego użytku mogą przechodzić wiele cykli manipulacji. Jeżeli ponowne użycie jest częścią systemu pakowania, projekt powinien uwzględniać zmęczenie, wielokrotne czyszczenie, układanie w stosy i wielokrotne ładowanie. PP może być przydatny w zastosowaniach, w których te właściwości są zgodne z wymaganymi parametrami elektrycznymi i mechanicznymi.

Zarządzanie jakością w oparciu o ISO może zapewnić zorganizowane ramy kontroli procesu, podczas gdy odpowiednie testy stron trzecich można wykorzystać do oceny odpowiednich właściwości materiału lub produktu zgodnie z wymaganiami klienta.

Jakie informacje są potrzebne do opracowania niestandardowego?

Tacki dostosowane do indywidualnych potrzeb sprawdzają się najlepiej, gdy projekt opakowania zaczyna się od jasnych informacji o produkcie i procesie obsługi. Im pełniejsze dane wejściowe, tym łatwiej jest określić geometrię wnęki, kierunek materiału, zakres rezystancji i ogólną strukturę korytka.

1. Zdefiniuj produkt.Podaj wymiary produktu, ogólny kształt, krytyczne występy i wszelkie obszary, które powinny pozostać wolne od kontaktu.
2. Zdefiniuj środowisko obsługi.Wyjaśnij, czy taca jest używana do przechowywania, ręcznego przenoszenia, obrotu na linii produkcyjnej, kontroli, układania w stosy czy transportu.
3. Zdefiniuj wymagania ESD.Podać wymagany zakres rezystancji powierzchniowej lub obowiązujące wymagania dotyczące opakowania elementu.
4. Określ wymiary tacy.Podaj żądaną długość całkowitą, szerokość, wysokość oraz wszelkie ograniczenia nałożone przez kontenery transportowe lub sprzęt produkcyjny.
5. Zdefiniuj strukturę wnęki.Określ liczbę wnęk, głębokość wnęk, odstępy, orientację i kierunek ładowania produktu.
6. Zdefiniuj dodatkowe funkcje.W stosownych przypadkach określ wymagania dotyczące układania w stosy, zagnieżdżania, amortyzacji, funkcji pozycjonowania, otworów, etykiet lub logo.
7. Przejrzyj kierunek materiału.Porównaj PP, PET i PS z wymaganiami elektrycznymi, mechanicznymi, temperaturowymi i wyglądem aplikacji.

Rysunki i dane wymiarowe

Rysunki techniczne mogą dostarczyć dokładnych informacji na temat krytycznych wymiarów, tolerancji i interfejsów komponentów. Specyfikacje wymiarowe są również przydatne, gdy produkt ma stosunkowo prostą geometrię.

Informacje o produkcie fizycznym

Fizyczny produkt może pomóc w wyjaśnieniu nieregularnych kształtów, rzeczywistych powierzchni styku, przejść wysokości i wystających elementów, które mogą być trudne do opisania wyłącznie na podstawie podstawowych wymiarów. Celem jest zrozumienie rzeczywistej koperty opakowania przed sfinalizowaniem projektu wnęki.

Packaging Equipment and Logistics

Taca powinna być również zaprojektowana z uwzględnieniem sposobu, w jaki będzie przemieszczana w fabryce. Wymiary pojemnika, wysokość składowania, głębokość zagnieżdżania, prześwit przenośnika i dostęp operatora mogą mieć wpływ na ostateczny kształt.

Specyfikacja projektu powinna zatem opisywać całą podróż tacy, od załadunku, poprzez przechowywanie i transfer na linię produkcyjną, aż do końcowego etapu pakowania lub transportu. To szersze spojrzenie pomaga zapobiec sytuacji, w której projekt wnęki rozwiązuje tylko jeden etap procesu.

Co należy sprawdzić przed wysyłką?

Gotowe tace elektroniczne należy sprawdzić zarówno pod kątem elektrycznym, jak i fizycznym. Taca może spełniać zamierzone wymiary, nie zachowując wymaganej charakterystyki rezystancji, tak samo jak może spełniać zakres rezystancji, gdy występują problemy z wnęką lub układaniem stosów.

Weryfikacja elektryczna

Podany zakres rezystancji powierzchniowej można sprawdzić za pomocą odpowiedniego urządzenia do pomiaru rezystancji. Weryfikację należy przeprowadzić zgodnie z obowiązującą metodą testowania i wymaganiami dotyczącymi opakowania.

Weryfikacja wymiarowa

Wymiary krytyczne należy mierzyć w oparciu o uzgodnione wymagania projektowe. Szczególną uwagę należy zwrócić na głębokość wnęki, położenie wnęki, obwód tacy i wszelkie cechy, które bezpośrednio łączą się z komponentem lub zewnętrznym sprzętem do obsługi.

Kontrola czystości

Gotowe tace należy sprawdzić pod kątem widocznych zanieczyszczeń i resztek materiału. Jest to szczególnie istotne w przypadku opakowań do elektroniki, gdzie czystość może mieć wpływ na środowisko obsługi.

Spójność produkcji

Zarządzanie jakością powinno obejmować wsad materiału, warunki formowania, przycinanie, kontrolę i obsługę gotowego produktu. Powtarzalny proces jest ważny, ponieważ właściwości elektryczne i fizyczne tacy muszą pozostać niezmienne przez cały czas produkcji.

W razie potrzeby surowce i gotowe produkty mogą również zostać poddane odpowiednim testom stron trzecich. Dokładny zakres badań należy ustalić zgodnie z wymaganiami technicznymi klienta i zamierzonym zastosowaniem elektroniki.

Aby uzyskać szerszy pogląd na możliwości niestandardowych opakowań termoformowanych, odwiedź stronęOpakowania antystatyczne z tworzyw termoplastycznychi porównaj wymagany materiał, zakres odporności, strukturę tacy i warunki aplikacji przed sfinalizowaniem specyfikacji opakowania.
